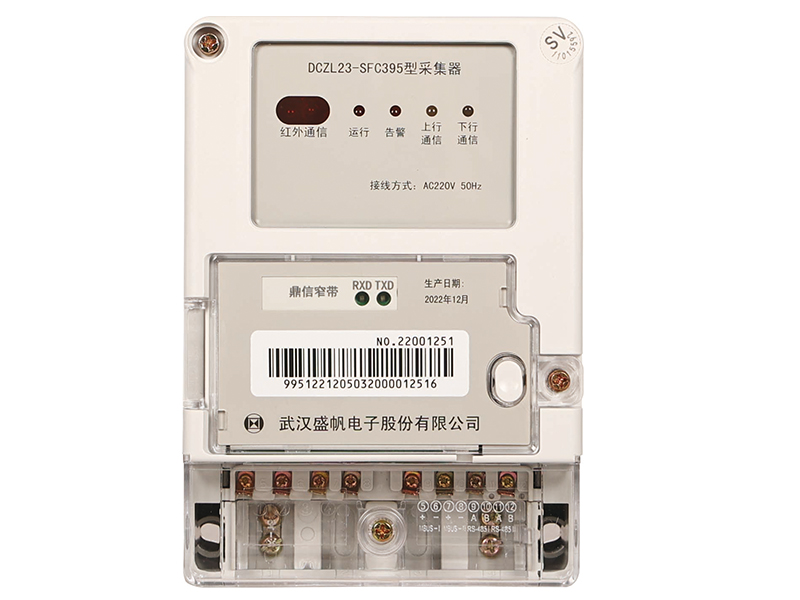

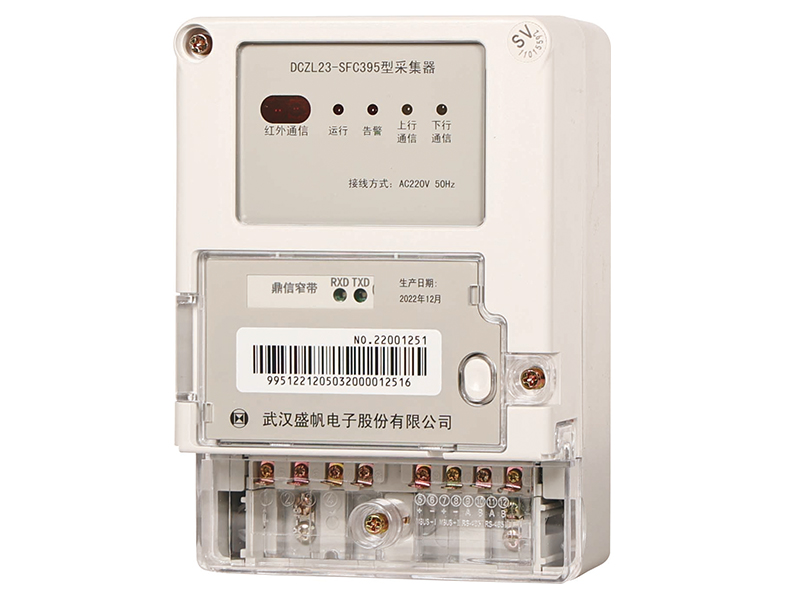

DCZL23-SFC395型采集器

DCZL23-SFC395型采集器，亦稱協議轉換器，是水、電、氣、熱四表集中抄表系統的重要組成部分。該采集器符合國家電網公司 Q/GDW 1375.3-2013、Q/GDW 1374.2-2013等《電力用戶用電信息采集系統》系列標準，具有豐富的表計接口和通信協議庫，應用現代數字通信技術、計算機軟硬件技術、低壓電力線載波技術等進行多種表計的信息采集與分析處理。

該設備具有功能穩定、使用簡單、運行穩定、維護方便、可靠性高等特點，能夠很好地滿足用戶在遠程抄表和控制方面的應用需求。

主要功能技術參數產品使用手冊

數據接口	抄表接口	提供M-BUS/RS485接口進行數據采集
數據接口	維護接口	提供RS485,紅外接口進行本地維護
數據傳輸	數據傳輸接口	1路載波/無線通信接口、1路主M-BUS接口、1路從M-BUS接口、1路紅外接口（可作維護）、1路下行RS485抄表接口、1路上行RS-485（可作維護）
	與集中器通信	實現對集中器下發指令的透明轉發，并將M-BUS水氣熱表的響應數據回傳
	與集中器通信	為集中器路由提供中繼功能
	與水表通信	轉換器通過1路主M-BUS接口與水表通信
	與水表通信	與水表通信規約符合CJ/T 188-2004規約
	與其它主M-BUS設備通信	轉換器通過1路從M-BUS接口與其它主M-BUS設備通信
本地功能	本地狀態指示	具有工作狀態、告警、通信狀態等指示
本地功能	本地維護接口	具備RS485，紅外本地維護接口，可查詢參數和抄讀能量數據
維護功能	初始化	通過本地維護接口可進行初始化操作
	初始化	轉換器具有自檢自恢復功能
	參數查詢	轉換器能通過本地維護接口進行版本維護和查詢
抄表規約	DL/T 645-1997 、 DL/T 645-2007、 CJ/T 188-2004、可根據需要擴展自定義規約

工作電壓	AC 220V±20%
頻率范圍	50Hz （45Hz～55Hz）
外形尺寸	160mm（長）×112 mm（寬）×71mm（厚）
工作溫度	-40℃～70℃
數據傳輸	LoRa無線、電力載波、RS485、M-BUS
抄表規約	DL/T 645-1997、DL/T 645-2007、 CJ/T 188-2004、可根據需要擴展自定義規約
維護功能	可遠程、本地升級、具有自檢自恢復功能
可靠性	MTBF≥10×10⁴h
